Perbedaan Kabel Tray Tipe C, Tipe U, dan Cable Ladder, Mana yang Harus Dipilih?

Dalam instalasi sistem kelistrikan skala besar baik di gedung perkantoran, pusat data, hingga area industri manajemen kabel (cable management) adalah aspek krusial yang tidak boleh diabaikan. Menyusun ribuan kabel secara sembarangan tidak hanya merusak estetika ruangan, tetapi juga memperbesar risiko korsleting listrik, kebakaran, dan menyulitkan proses perawatan (maintenance).

Untuk mengatasi masalah ini, penggunaan dudukan kabel menjadi solusi mutlak. Di pasaran, Anda akan menemukan tiga jenis penopang kabel yang paling populer digunakan, yaitu Kabel Tray Tipe C, Kabel Tray Tipe U, dan Cable Ladder (Tangga Kabel).

Meskipun sekilas fungsinya sama yakni menjadi wadah jalur kabel ketiganya memiliki karakteristik, struktur, dan peruntukan yang sangat berbeda. Memilih jenis yang salah bisa berdampak pada pembengkakan biaya proyek atau bahkan kegagalan sistem keamanan. Mari kita bedah satu per satu perbedaannya agar Anda tidak salah pilih.

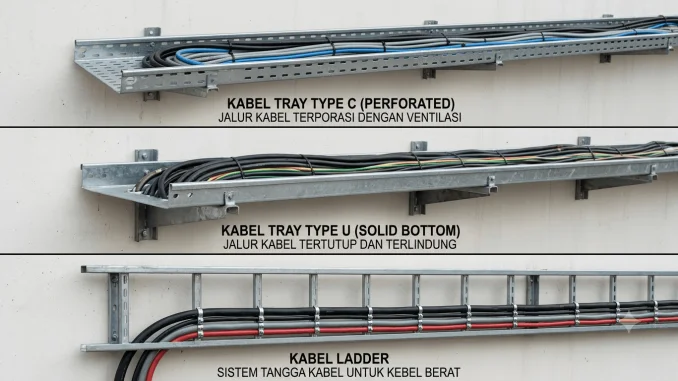

1. Mengenal Kabel Tray Tipe C (Siku)

Kabel Tray Tipe C, atau yang sering juga disebut dengan kabel tray berprofil C, memiliki ciri khas berupa tekukan ke dalam pada bagian ujung atas dinding-dinding sisinya. Tekukan ini membentuk huruf “C” jika dilihat dari penampang melintangnya.

Karakteristik dan Kelebihan:

• Struktur Lebih Kokoh: Tekukan pada ujung atas berfungsi sebagai penguat ekstrinsik (stiffener). Hal ini membuat tray tipe C jauh lebih kaku dan tidak mudah melenting saat dibebani kabel yang cukup berat.
• Keamanan Tambahan: Profil C dirancang sedemikian rupa agar penutup (cover) dapat terpasang dengan sangat rapat dan mengunci dengan baik, melindungi kabel di dalamnya dari debu, kotoran, maupun gangguan fisik dari luar.
• Varian Berlubang (Perforated): Umumnya, tipe C hadir dalam bentuk perforated (memiliki lubang-lubang kecil di dasarnya) untuk sirkulasi udara guna mencegah panas berlebih (overheating) pada kabel.

Kapan Harus Memilih Tipe C?

Tipe C sangat ideal untuk jalur kabel horizontal maupun vertikal yang membutuhkan perlindungan ekstra dan kekuatan struktural medium hingga tinggi. Sangat direkomendasikan untuk area yang membutuhkan kebersihan tinggi seperti area instrumen kontrol atau kabel data di dalam gedung komersial. Untuk memastikan standar keamanannya, pastikan Anda membelinya melalui supplier kabel tray yang memiliki rekam jejak terpercaya di industri.

2. Mengenal Kabel Tray Tipe U (Straight)

Sesuai namanya, Kabel Tray Tipe U memiliki penampang lurus yang membentuk huruf “U” sempurna tanpa ada tekukan ke dalam di bagian ujung atasnya. Di industri, tipe ini sering juga dikenal sebagai kabel tray straight atau standar.

Karakteristik dan Kelebihan:

• Desain Simpel: Karena strukturnya lurus, proses fabrikasi, pemotongan, dan modifikasi di lapangan jauh lebih mudah dilakukan oleh teknisi dibandingkan tipe C.
• Ekonomis: Dari segi biaya, tipe U biasanya menawarkan harga yang lebih ekonomis, menjadikannya pilihan favorit untuk proyek dengan anggaran ketat namun tetap membutuhkan manajemen kabel yang rapi.
• Pemasangan Aksesoris yang Fleksibel: Ketiadaan tekukan di bagian atas memudahkan teknisi untuk memasang sambungan (joint) atau menjepit penutup dengan klem standar secara cepat.

Kapan Harus Memilih Tipe U?

Kabel tray tipe U sangat cocok digunakan untuk instalasi kabel dengan beban ringan hingga menengah, seperti kabel jaringan LAN, kabel telepon, atau kabel daya berukuran kecil. Tipe ini sering diaplikasikan di area plafon (drop ceiling) gedung bertingkat atau area yang tidak terekspos beban mekanis berat.

3. Mengenal Cable Ladder (Tangga Kabel)

Berbeda dengan tipe C dan U yang memiliki dasar berupa plat utuh atau plat berlubang, Cable Ladder memiliki struktur terbuka yang menyerupai tangga. Sistem ini terdiri dari dua batang rel samping (side rail) yang dihubungkan oleh ruji-ruji horizontal (rung) secara berkala.

Karakteristik dan Kelebihan:

• Kapasitas Beban Maksimal: Cable ladder dirancang khusus untuk menopang kabel-kabel berukuran besar dan sangat berat, seperti kabel daya tegangan tinggi atau armored cable.
• Sirkulasi Udara Sempurna: Karena strukturnya terbuka total, udara dapat mengalir bebas di sela-sela kabel. Ini adalah opsi terbaik untuk jenis kabel yang menghasilkan panas tinggi saat dialiri arus listrik besar.
• Kemudahan Akses Masuk dan Keluar: Jalur terbuka ini memudahkan teknisi untuk mengarahkan kabel keluar atau masuk dari sela-sela ruji tangga di titik mana pun sepanjang jalur instalasi tanpa perlu melubangi tray.

Kapan Harus Memilih Cable Ladder?

Pilihlah cable ladder jika proyek Anda melibatkan instalasi kabel daya heavy-duty di kawasan industri, pabrik kimia, pembangkit listrik, atau jalur utama (backbone) distribusi listrik gedung bertingkat tinggi.

Panduan Memilih: Mana yang Tepat untuk Proyek Anda?

Menentukan pilihan yang tepat memerlukan analisis terhadap kondisi lapangan dan spesifikasi teknis kabel yang digunakan. Berikut beberapa langkah praktis yang bisa Anda jadikan acuan:

1. Hitung Total Berat Kabel: Jika Anda menginstalasi kabel power utama yang tebal dan berat, Cable Ladder adalah jawaban mutlak. Namun, jika kebutuhannya hanya untuk kabel FO (Fiber Optic) atau kabel ethernet UTP, penggunaan Kabel Tray Tipe U atau C sudah lebih dari cukup.
2. Perhatikan Lingkungan Instalasi: Untuk area luar ruangan (outdoor) atau area pabrik yang berdebu, penggunaan kabel tray tipe C yang dilengkapi penutup (cover) akan melindungi kabel dari penumpukan kotoran dan paparan cuaca langsung.
3. Pertimbangkan Faktor Finansial: Jika kebutuhan beban tergolong standar dan Anda ingin mengoptimalkan anggaran tanpa mengurangi kerapian instalasi, tipe U bisa menjadi opsi yang paling bijak.

Dalam memastikan keamanan sistem kelistrikan jangka panjang, material penyusun penopang juga harus diperhatikan. Pastikan Anda memilih material yang dilapisi Electro Plating untuk kebutuhan interior (indoor), atau Hot Dip Galvanized (HDG) untuk proteksi anti-karat maksimal di area luar ruangan (outdoor) atau lingkungan yang korosif.

Untuk mendapatkan material yang sesuai standar SNI dan memiliki ketahanan tinggi, investasi pada komponen kabel tray berkualitas adalah keputusan terbaik. Dengan memilih produk berspesifikasi presisi, Anda tidak hanya mempermudah pekerjaan teknisi tetapi juga menjamin investasi infrastruktur bangunan Anda aman dari risiko kerusakan fatal di masa depan.
